Hydrantenschacht (eckig) 1100 / 1600 - 2000 / 3250
eckig Falzverbindung

Konus Öffnung zentrisch

Abdeckplatte Öffnung exzentrisch

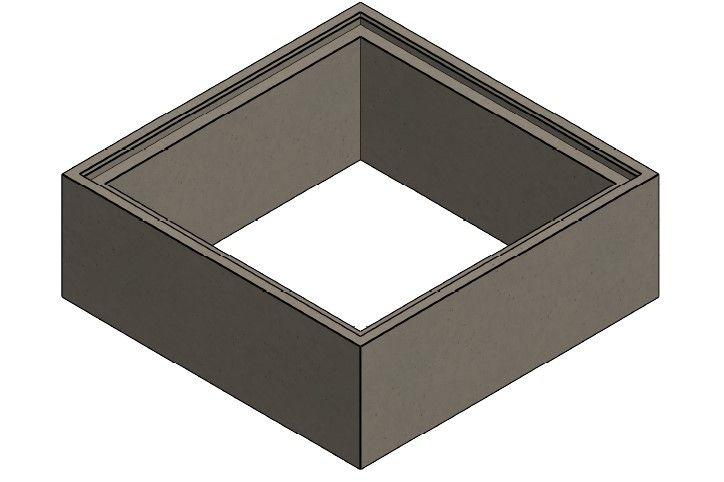

Schachtteil

Hydrantenunterteil mit Gefälleboden

Alle Hydrantenunterteile können auf Wunsch mit Rückstauverschluss oder auch ohne Sinkkasten als geschlossenes Bodenteil geliefert werden.

Daten als PDF herunterladen

Artikel Bauhöhe 1600/1600 WD100
Konus 700 Öffnung zentrisch 700 1300 kg
Artikel Bemerkungen Bauhöhe 1100/1600 WD100 1100/1600 WD200 1600/1600 WD100 1600/1600 WD200 1600/2000 WD125 2000/2000 WD125 2000/2500 WD125 2000/3250 WD150
Abdeckplatte 625 Öffnung zentrisch Andere Öffnungen auf Anfrage 200 1000 kg 1440 kg 1400 kg 1750 kg - - - -
Abdeckplatte 625 Öffnung zentrisch Andere Öffnungen auf Anfrage 250 - - - - 2040 kg 2800 kg 6240 kg 4720 kg
Artikel Bauhöhe 1100/1600 WD100 1100/1600 WD200 1600/1600 WD100 1600/1600 WD200 1600/2000 WD125 2000/2000 WD125 2000/2500 WD125 2000/3250 WD150
Schachtteil 250 - - - - 570 kg - - -
Schachtteil 500 700 kg 1500 kg 830 kg 1800 kg 1140 kg 1280 kg 1500 kg 2000 kg
Schachtteil 750 1050 kg 2250 kg 1250 kg 2700 kg - 1920 kg 2250 kg 3000 kg
Schachtteil 1000 1320 kg 3000 kg 1660 kg 3600 kg - 2560 kg - -
Schachtteil 1250 - - - 5700 kg - - - -
Schachtteil 1500 - - 2490 kg - - - - -
Artikel Bemerkungen Bauhöhe 1100/1600 WD100 1100/1600 WD200 1600/1600 WD100 1600/1600 WD200 1600/2000 WD125 2000/2000 WD125 2000/2500 WD125 2000/3250 WD150
Hydrantenunterteil mit Gefälleboden mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss 500 1200 kg 2450 kg 1850 kg 2750 kg 1900 kg 3000 kg 4500 kg 6500 kg
Hydrantenunterteil mit Gefälleboden mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss 750 1550 kg - 2250 kg - - 3650 kg - -
Hydrantenunterteil mit Gefälleboden mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss 1000 1900 kg 3950 kg 2800 kg 4600 kg - 4300 kg - -
Hydrantenunterteil mit Gefälleboden mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss 1500 - - 4500 kg - - - - -

* Änderungen und Irrtümer vorbehalten.
