ecoRÖSER - Schachtbauteile
nach DIN 4034-1

Ausführung mit Steigbügeln aus Stahl oder Edelstahl (V4A) erhältlich

Konus Öffnung exzentrisch

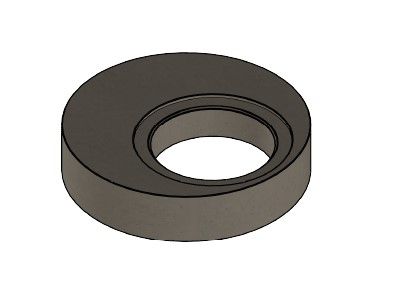

Abdeckplatte 625 oder 800 Öffnung

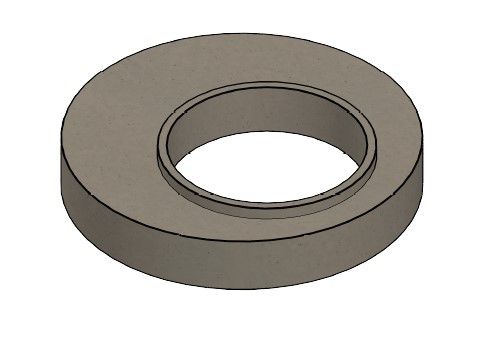

Übergangsplatte

Schachtring

Art Gewicht in kg DN1000 WD150 DN1200 WD150 DN1500 WD150
Konus 625 Öffnung exzentrisch 350 530 kg - -
Konus 625 Öffnung exzentrisch 600 880 kg 930 kg 1260 kg
Konus 800 Öffnung exzentrisch 600 750 kg 990 kg 1220 kg
Konus 625 Öffnung exzentrisch 850 1200 kg 1350 kg 1750 kg
Art Gewicht in kg DN1000 WD150 DN1200 WD150 DN1500 WD150 DN2000 WD150
Abdeckplatte 625 oder 800 Öffnung 200 450 kg 670 kg 1080 kg 1800 kg
Art Gewicht in kg DN1200 WD150 DN1500 WD150 DN2000 WD150
Übergangsplatte auf 1000 300 550 kg 975 kg 1775 kg
Übergangsplatte auf 1200 300 - 825 kg 1625 kg
Übergangsplatte auf 1500 300 - - 1325 kg
Art Gewicht in kg DN1000 WD150 DN1200 WD150 DN1500 WD150 DN2000 WD150
Schachtring 500 650 kg 750 kg 1000 kg -
Schachtring 750 975 kg 1125 kg 1500 kg 1850 kg
Schachtring 1000 1300 kg 1500 kg 2000 kg 2400 kg

* Änderungen und Irrtümer vorbehalten.
