Robust®-Rohr
nach DIN V 1201 / DIN EN 1916

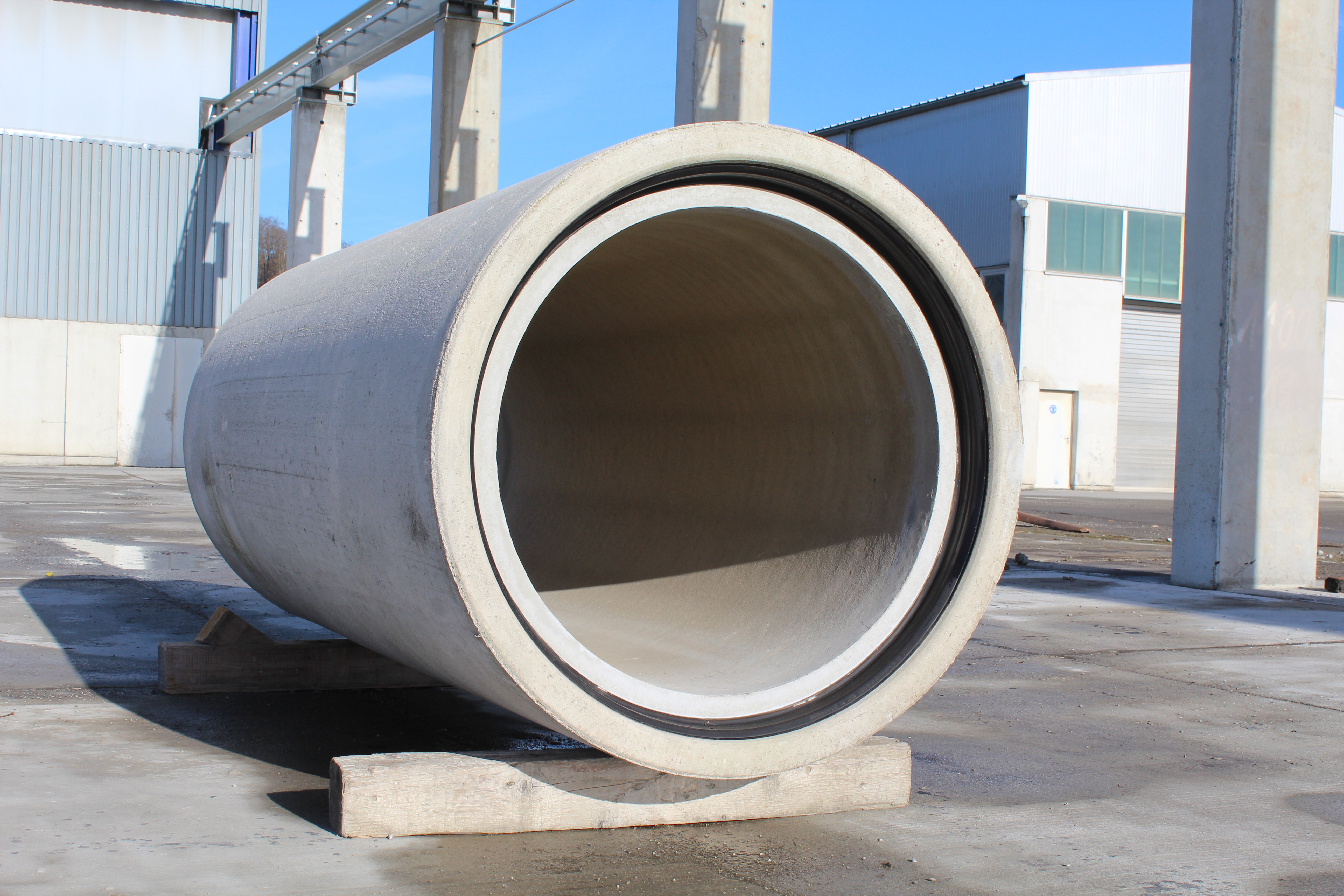

Robust-Rohr

Das Rohr für jede Einbausituation – DN 300 bis DN 2500

Sichere Rohrverbindung auch für extreme Bedingungen

Die Bruchlasten eines Robust®-Stahlbetonrohres DN 300 liegen um fast das Neunfache höher als die geforderte Prüflast bei einem Standardrohr. Somit ist das Ihre ideale Lösung für jede Einbausituation – wie auch im Bahnbereich oder an Flughäfen, bei vielen Anschlussbohrungen pro Rohr, minimalen Überdeckungshöhen u. v. m. Ein weiterer wesentlicher Vorteil liegt im sehr einfachen und somit wesentlich schnelleren Einbau der Rohrleitungen.
Da das Rohr keine Muffe aufweist, sondern eine zylindrische Außenform besitzt, müssen keine gesonderten Muffenaussparungen ausgehoben werden. Bei einem Rohr DN 300 beträgt beispielsweise die durchgängige Wandungsdicke 12 cm.

Die Vorteile im Überblick

  • Überdeckung 0,3 m – 11,0 m
    Auflagerwinkel 120 Grad Verkehrsbelastung LM1
  • Überdeckung 0,5 m – 6,0 m
    Auflagerwinkel 90 Grad Verkehrsbelastung LM1
  • Einsetzbar für:
    Flugzeugverkehrslast bis BFZ 750
    Bahnbereich mit LM71 / RIL 836
  • Integrierte Dichtung
  • Kombinierbar mit unseren normalen SB-Glockenmuffenrohren
  • Problemloser Einbau der Hausanschlüsse an jeder Stelle
  • Sichere Lage bei Grundwasser, bei geringem Gefälle und bei der Bodenverdichtung durch hohes Eigengewicht
  • Extreme Scheiteldruckfestigkeit: Geforderte Prüfkraft 33 KN/m, ermittelte Bruchkraft 290 KN/m
  • Betongüte C40/50 und Robustplus C50/60
  • Expositionsklasse XA3 als next.beton Robust®-Stahlbetonrohr
  • Baulänge 3,00 m und Robustplus bis zu 4,00 m
  • Auf Wunsch als Robustplus-Rohr in der Schalung erhärtet

Herkömmliches Auflager

ROBUST®-Auflager



Formstücke

Das Robust®-Rohr System umfasst alle für Ihren Einsatzzweck notwendigen Paß- und Gelenkstücke, Tangentialschächte, Böschungsstücke sowie Krümmer. Siehe hierzu: Formstücke



Passend dazu – Kontrollschacht für Robust® Rohre

Der Monolith-Kompakt Schacht wird in einem Guss produziert. Durch die „integrierte Abdeckplatte" wird eine minimale Überdeckung, bei höchster Last ermöglicht. Der Schacht wird nach Baustellenvorgaben auftragsbezogen gefertigt und bietet Ihnen dadurch eine absolute statische Sicherheit. Somit ergänzt sich der Monolith-Kompakt Schacht perfekt mit dem Robust®-Rohr System. Details zum Kompakt Schacht finden Sie hier: Monolith Kompaktschacht

Nennweite Ø in mm Gewicht in kg/lfm Wandstärke in mm Baulänge in m Spitzendmaß mm
300 380 120 3,0 404
400 495 120 3,0 505
500 615 125 3,0 610
600 780 135 3,0 726
700 1055 160 3,0 844
800 1075 150 3,0 932
900 1180 150 3,0 1032
1000 1301 150 3,0 1132
1200 1830 170 3,0 1370
ROBUSTplus Rohr in der Schalung erhärtet
Nennweite Ø in mm Gewicht in kg/lfm Wandstärke in mm Baulänge in m
800 1075 150 2,5 - 4,0
900 1230 150 2,5 - 4,0
1000 1300 150 2,5 - 4,0
1200 1830 170 2,5 - 4,0
1400 2100 170 2,5 - 4,0
1600 2360 170 2,5 - 4,0
1800 2800 180 2,5 - 4,0
2000 3460 200 2,5 - 4,0
2200 4180 220 2,5 - 4,0
2500 5400 250 2,5 - 4,0

* Änderungen und Irrtümer vorbehalten.
