Röser Monolith
DN 1000 / 1200 / 1500 / 2000 | 15 - 30 cm Wandung

Die Nummer Eins in Qualität und Sicherheit

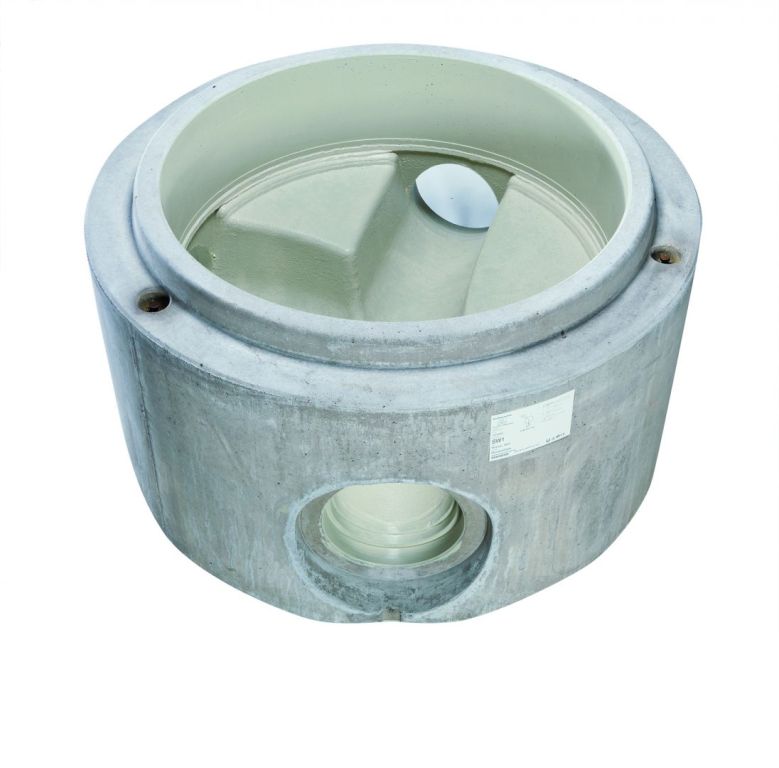

Bei unserem RÖSER-MONOLITH wird das Schachtunterteil mit Gerinne und Berme in einem Guss in den Dimensionen DN 1000, DN 1200, DN 1500 und DN 2000 nach DIN 4034-1 und DIN EN 1917 gefertigt. Die standardmäßige Ausführung der Betongüte ist C 40/50 mit den Anforderungen der Expositionsklasse XA2. Der RÖSERMONOLITH entspricht den erhöhten Anforderungen der FBS-Qualitätsrichtlinien. Das Schachtsystem ecoRÖSER, mit dem integrierten Dichtungselement und Lastausgleich bringt zusätzliche Sicherheit in der Verbindung der aufgehenden Schachtteile.


Produktionsmaske Monolith


Fräsen eines Negativkörpers


Fertiger Negativkörper

Qualität
Der RÖSER-MONOLITH erfüllt die DIN-Anforderungen in einheitlich hoher Betongüte C 40/50.
Auf Wunsch auch in Betongüte C60/75 erhältlich.

Wirtschaftlichkeit
Durch die wesentlich längere Lebensdauer des RÖSER-MONOLITH können die Folgekosten reduziert werden.

Langlebigkeit
Die Fertigung in einem Guss ermöglicht eine fugenlose Betonqualität und perfekte Gerinneformung für ein optimales Fließverhalten mit einer höheren Lebensdauer.

Sicherheit
Die individuelle Fertigung des RÖSER-MONOLITH mit den automatisierten Produktionsschritten garantiert eine maßgenaue Beschaffenheit und kurze Lieferzeit.

Nachhaltigkeit / Ökologie
Der RÖSER-MONOLITH und die zur Herstellung verwendeten Materialien sind vollständig recyclebar.

Automatisierte Produktionsschritte des RÖSER-MONOLITH
Ihre Daten werden in unser Fertigungsprogram eingegeben. Entsprechend wird der Negativkörper zur Herstellung des Unterteils gefräst (kein Zusammenfügen von Einzelteilen) und danach auf den Formenkern zum monolithischen Betonieren aufgesetzt. Firma, Baustelle, Schachtnummer, technische Angaben und der Aufbau werden auf jedem Unterteil mit einem Aufkleber dokumentiert.

Fest in der Muffe einbetonierter Dichtring aus Elastomeren mit angeformtem sandgefülltem Lastausgleichsschlauch für das ecorSchachtsystem.

Versatzfertiger Schacht mit Betongerinne, geradem Durchlauf und angeformten Anschlussmuffen.

Rinne und Berme in einem Guss monolithisch aus Beton C 40/50 gefertigt.

Bodenstärke ca. 20 cm für Nennweite 100 cm und 120 cm.

Bodenstärke ca. 30 cm für Nennweite 150 cm und 200 cm.

Daten als PDF herunterladen

Nennweite Ø d1 mm Gerinne Ø mm lichtes Maß in mm
1000 bis 200 500
1000 bis 300 700
1000 400 800
1000 500 900
1000 600 1000
Nennweite Ø d1 mm Gerinne Ø mm lichtes Maß in mm
1200 bis 200 500
1200 bis 300 700
1200 400 800
1200 500 900
1200 600 1000
1200 700 1100
1200 800 1200
Nennweite Ø d1 mm Gerinne Ø mm lichtes Maß in mm
1500 bis 300 700
1500 400 800
1500 500 900
1500 600 1000
1500 700 1100
1500 800 1200
1500 900 1300
1500 1000 1400
Nennweite Ø d1 mm Gerinne Ø mm lichtes Maß in mm
2000 600 1000
2000 800 1200
2000 1000 1600
2000 1200 2000
Nennweite Ø d1 mm Gerinne Ø mm lichtes Maß in mm
2500 Auf Anfrage Auf Anfrage

* Änderungen und Irrtümer vorbehalten.
