Falzverbindung
DIN 4034 Teil 2 – nur für Brunnen und Sickeranlagen zulässig
Konus Öffnung exzentrisch
Abdeckplatte

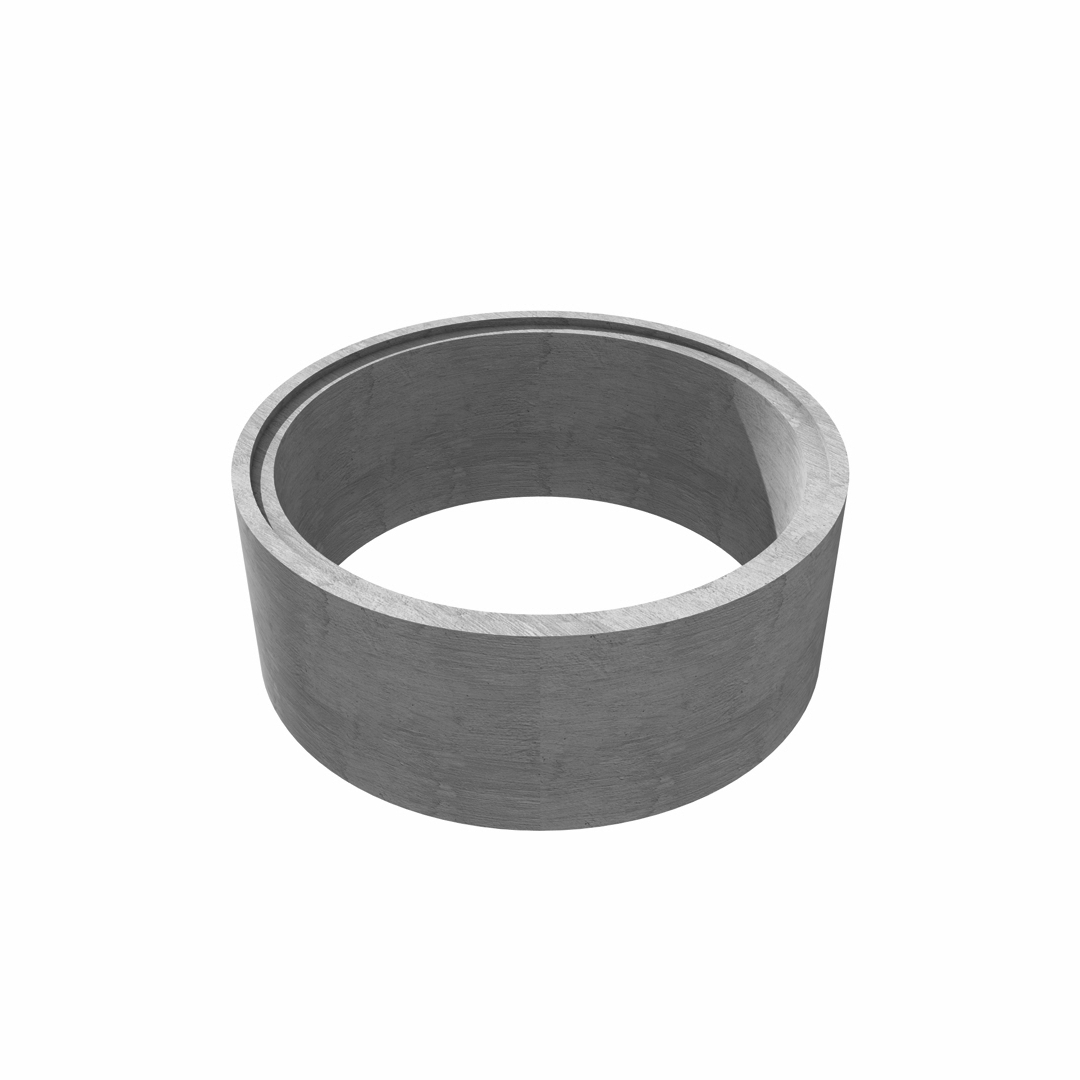

Ring
Ring mit Boden
Steigbügel auf Bestellung möglich bei:
- DN1000: alle Bauteile
- DN1200: nur Schachtringe
- DN1500: nur Schachtringe
Bitte beachten Sie, dass Schachtteile DN800 und DN2500 keine Lagerware sind!
Artikelbezeichnung | Bauhöhe in cm | DN800 WD90 | DN1000 WD90 | DN1200 WD90 | DN1500 WD90 | DN2500 WD110 |
---|---|---|---|---|---|---|
Konus 625 Öffnung exzentrisch | 35 | 180 kg | 390 kg | - | - | - |
Konus 625 Öffnung exzentrisch | 60 | 330 kg | 420 kg | 500 kg | 700 kg | - |
Konus 625 Öffnung zentrisch | 30 | - | 220 kg | - | - | - |
Konus 625 Öffnung zentrisch | 60 | - | - | 560 kg | 700 kg | - |
Konus 625 Öffnung zentrisch | 80 | - | - | - | - | 1500 kg |
Artikelbezeichnung | Bauhöhe in cm | DN800 WD90 | DN1000 WD90 | DN1200 WD90 | DN1500 WD90 | DN2000 WD110 | DN2500 WD110 |
---|---|---|---|---|---|---|---|
Abdeckplatte 625 Öffnung | 20 | 260 kg | 500 kg | 750 kg | 950 kg | 1950 kg | 3000 kg |
Artikelbezeichnung | Bauhöhe in cm | DN600 | DN800 WD90 | DN1000 WD90 | DN1200 WD90 |
---|---|---|---|---|---|
Schachtring | 25 | 115 kg | 150 kg | 190 kg | 225 kg |
Schachtring | 50 | 230 kg | 300 kg | 380 kg | 450 kg |
Schachtring | 100 | - | - | 760 kg | - |
Artikelbezeichnung | Bauhöhe in cm | DN1500 WD90 | DN2000 WD110 | DN2500 WD110 |
---|---|---|---|---|
Schachtring | 50 | 540 kg | 880 kg | 1100 kg |
Schachtring | 75 | 820 kg | 1320 kg | 1650 kg |
Schachtring | 100 | 1080 kg | 1760 kg | - |
Schachtringe in Bauhöhe 500 mm als Sickerring möglich
Artikelbezeichnung | Bauhöhe in cm | DN800 WD90 | DN1000 WD90 | DN1200 WD90 | DN1500 WD90 | DN2000 WD110 | DN2500 WD110 |
---|---|---|---|---|---|---|---|
Ring mit Boden | 50 | 450 kg | 550 kg | 750 kg | 1350 kg | 2400 kg | 3100 kg |
Ring mit Boden | 75 | - | - | - | - | - | 3600 kg |
Ring mit Boden | 100 | - | 900 kg | 1170 kg | 2500 kg | 2850 kg | - |
* Änderungen und Irrtümer vorbehalten.
