Formstücke

Tangentialschacht
Beispiele von Ausführungsvarianten für
Tangentialschächte finden Sie weiter unten.

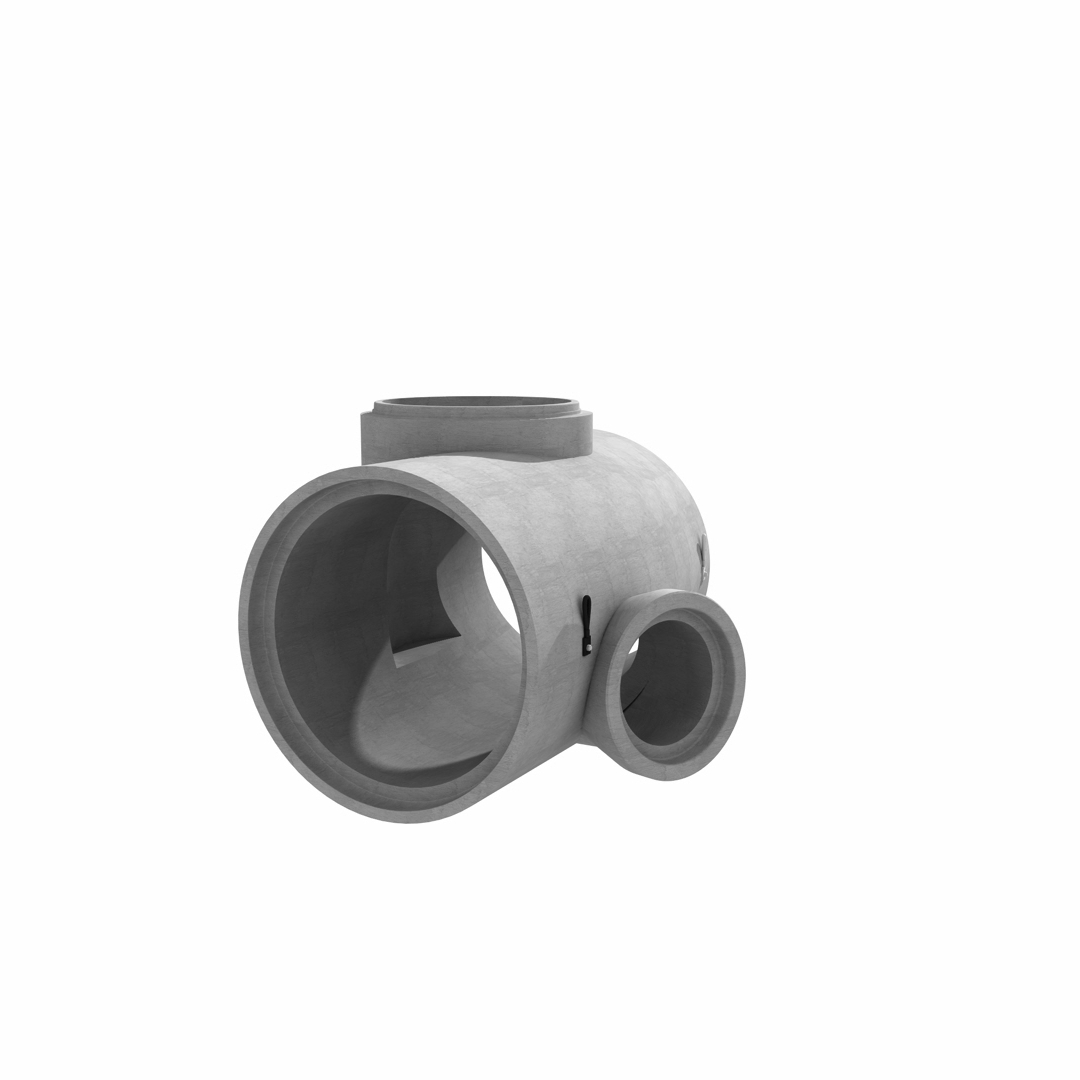

Tangentialschacht

  • Einstieg von DN1000-1500 mm
  • im Rohr integriert
  • für Rohre DN1000-3200 mm
  • gerader Durchlauf oder als Krümmer Ausführung
  • Einstieg zentrisch / exzentrisch

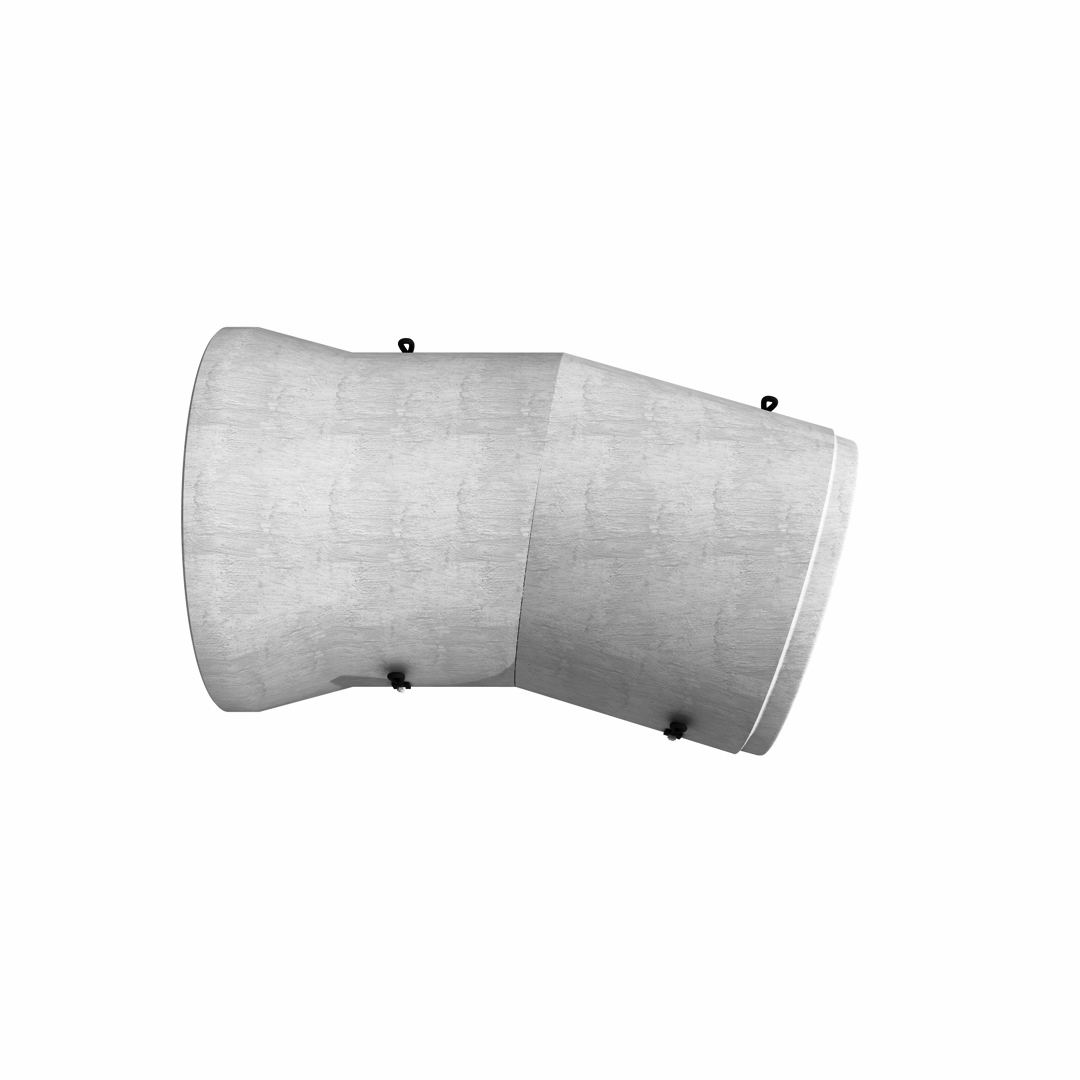

Krümmer

Krümmer

  • DN 300 - 3200 mm
  • 1- bzw. 2 -schnittig möglich
  • Abwinklung auf Maß in 1° Schritten
  • Gefällewechsel im Krümmer möglich

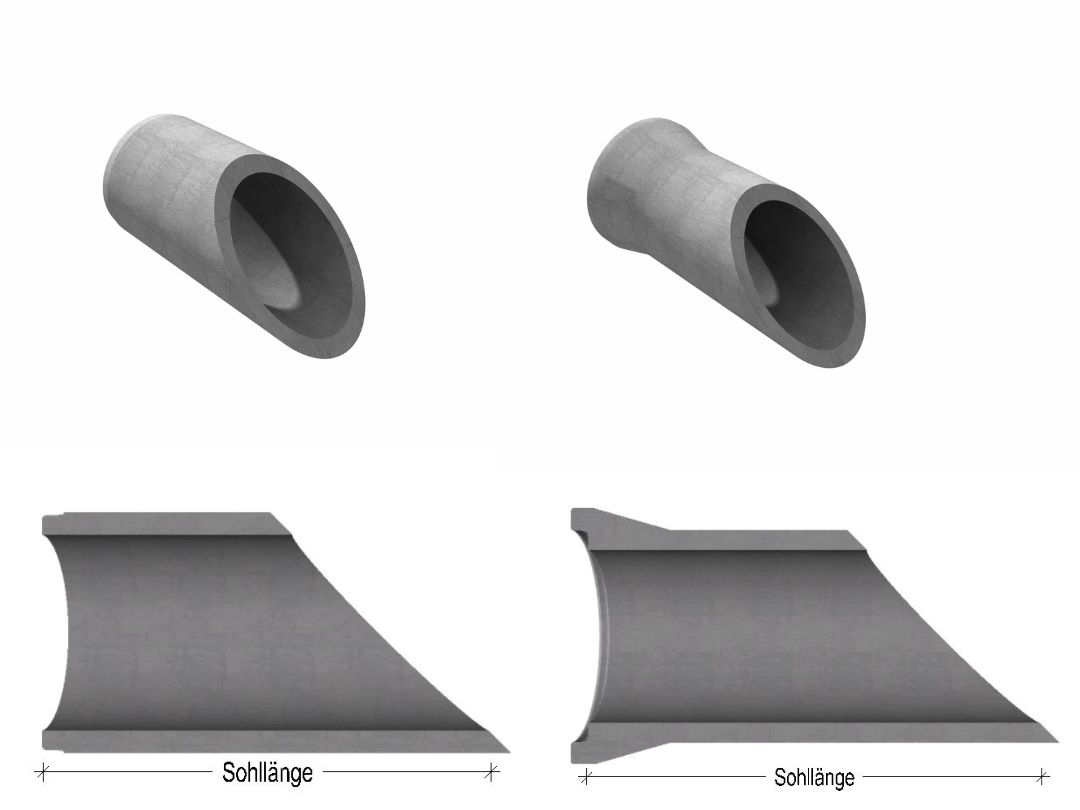

Böschungsstücke

Böschungsstücke (GM u. FM)

  • DN 300 - 3200 mm
  • Auslauf mit Muffe
  • Zulauf mit Spitzende
  • Neigung 1:1, 1:1,5, 1:1,2 (soweit technisch möglich)
  • Sonderneigungen auf Anfrage
  • Beschichtung der Abschrägung werkseitig möglich

Hinweis:
Bei der Bestellung ist die Sohllänge anzugeben.

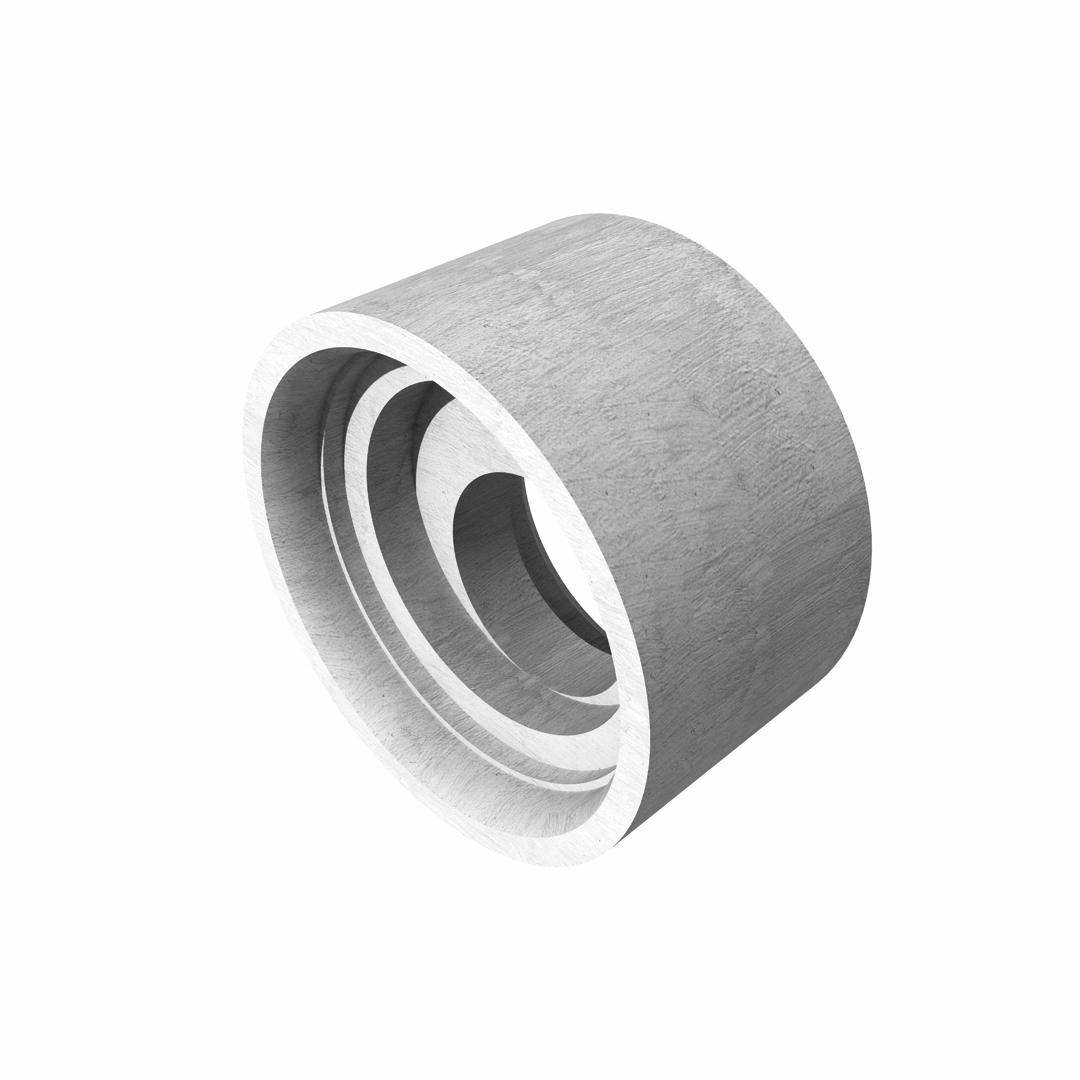

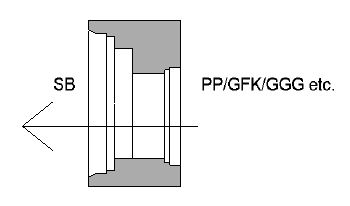

Übergangsstücke
Übergangsstücke können wir in verschiedensten Durchmesser liefern, ebenso Übergänge Stahlbeton auf andere Werkstoffe.

Die mögliche Ausführung ist auf Anfrage zu klären.

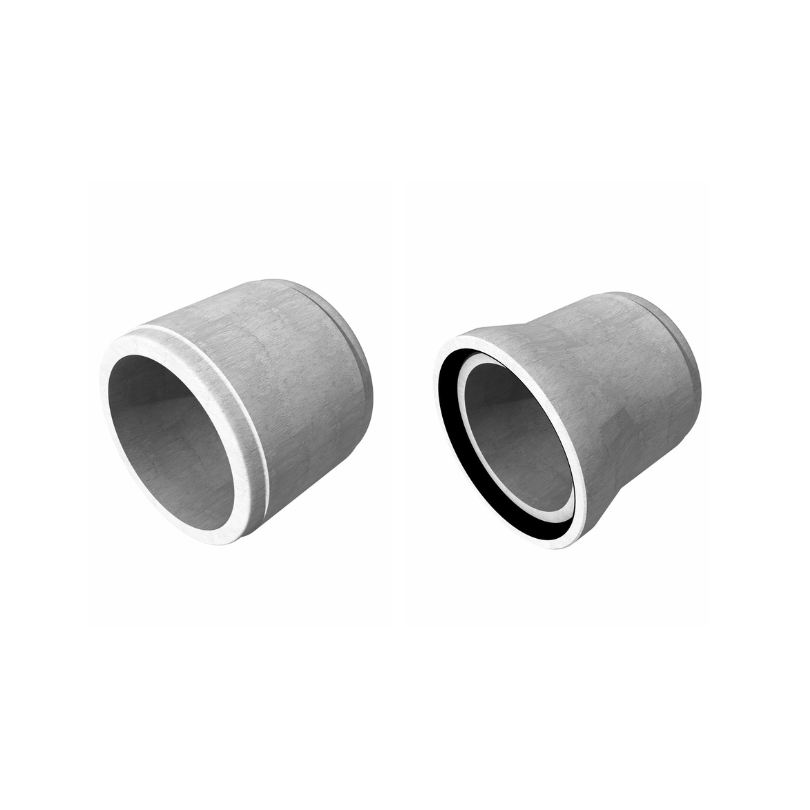

Gelenkstücke (GM)
Standardausführung 1,0 m lang
Zulauf: Muffe/Spitzende
Auslauf: Spitzende/Spitzende
DN 300 - DN 1200 mm

Passrohre mit Muffe und Spitzende

Passrohre mit Muffe und Spitzende (GM u. FM)
Bei der Bestellung ist die Sohllänge anzugeben.

Passrohre mit Muffe und Spitzende

Schachtanschlussstück (GM u. FM)
Bei der Bestellung ist die Sohllänge anzugeben.
Zulauf: Muffe/glatt
Auslauf: Spitzende/glatt

Passrohre mit Muffe und Spitzende

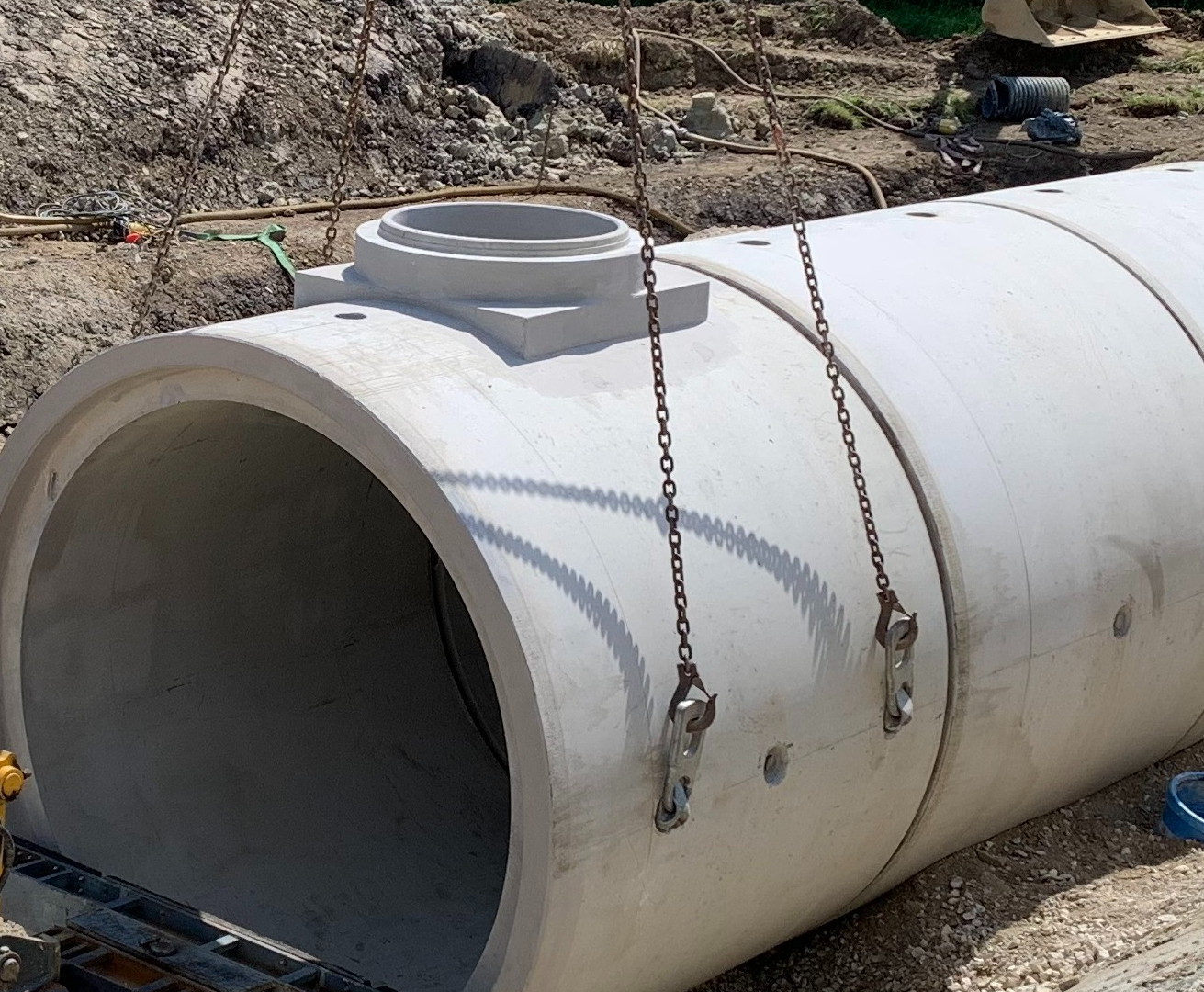

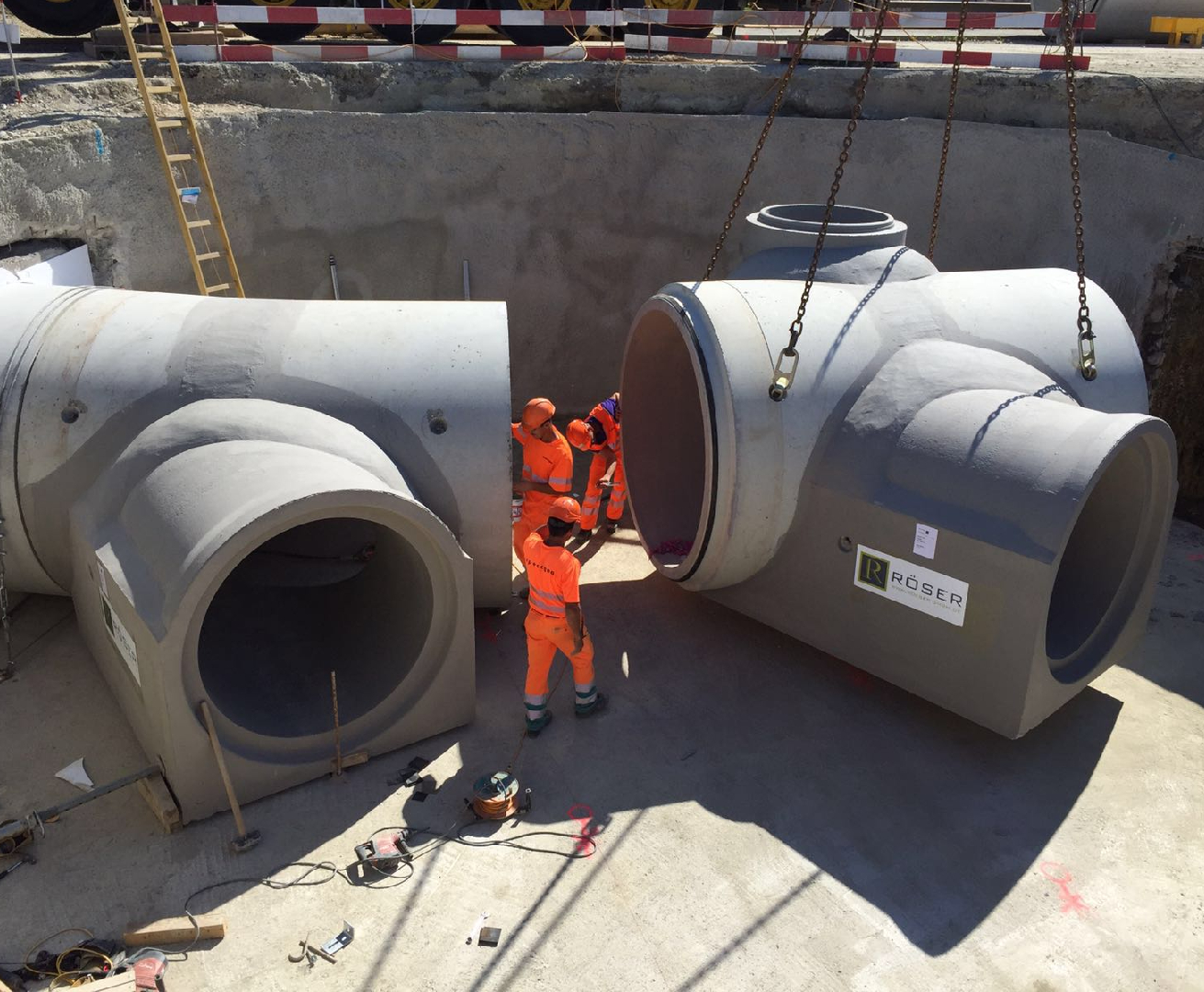

Beispiele für Tangentialschächte

Einstiege können bei uns werkseitig mit Steigbügeln oder einer Leiter ausgerüstet werden. Die Öffnung wird je nach Anforderung zentrisch oder exzentrisch angeformt. Zusätzliche Anschlüsse oder Bermenausführungen, sowie eine Kombination aus Krümmer und Einstieg sind technisch möglich.

Für Ihren projektbezogenen Bedarf sprechen Sie uns direkt an.

Steigbügel im Tangentialschacht

Tangentialschacht mit seitlichem Einstieg

Steigleiter und Auftritt im Tangentialschacht

Tangentialschacht mit zentrischem Einstieg

Stahlbetonrohre mit besonderem Gerinne oder Auftritt

Werkseitig können Auftritte und Gerinneausführungen nach Ihren Wünschen und Anforderungen ausgeführt werden.

Stahlbetonrohre als Abzweig oder mit Einbauteilen

Werkseitig können Stahlbetonrohre als Krümmer und auch als Abzweig angepasst werden.

Seitenzuläufe und sonstige Einbauteile wie Rückstauklappen oder Schieber können ebenso eingebaut werden.
