Muffenverbindung
DIN 4034 Teil 1

Ausführung mit Steigbügeln aus Stahl oder Edelstahl (V4A) erhältlich







Versetzfertiger Schacht
mit Betongerinne und angeformten Anschlussmuffen auf Anfrage.

Daten als PDF herunterladen

Artikelbezeichnung Bauhöhe in cm DN1000 WD120 DN1200 WD135 DN1500 WD150

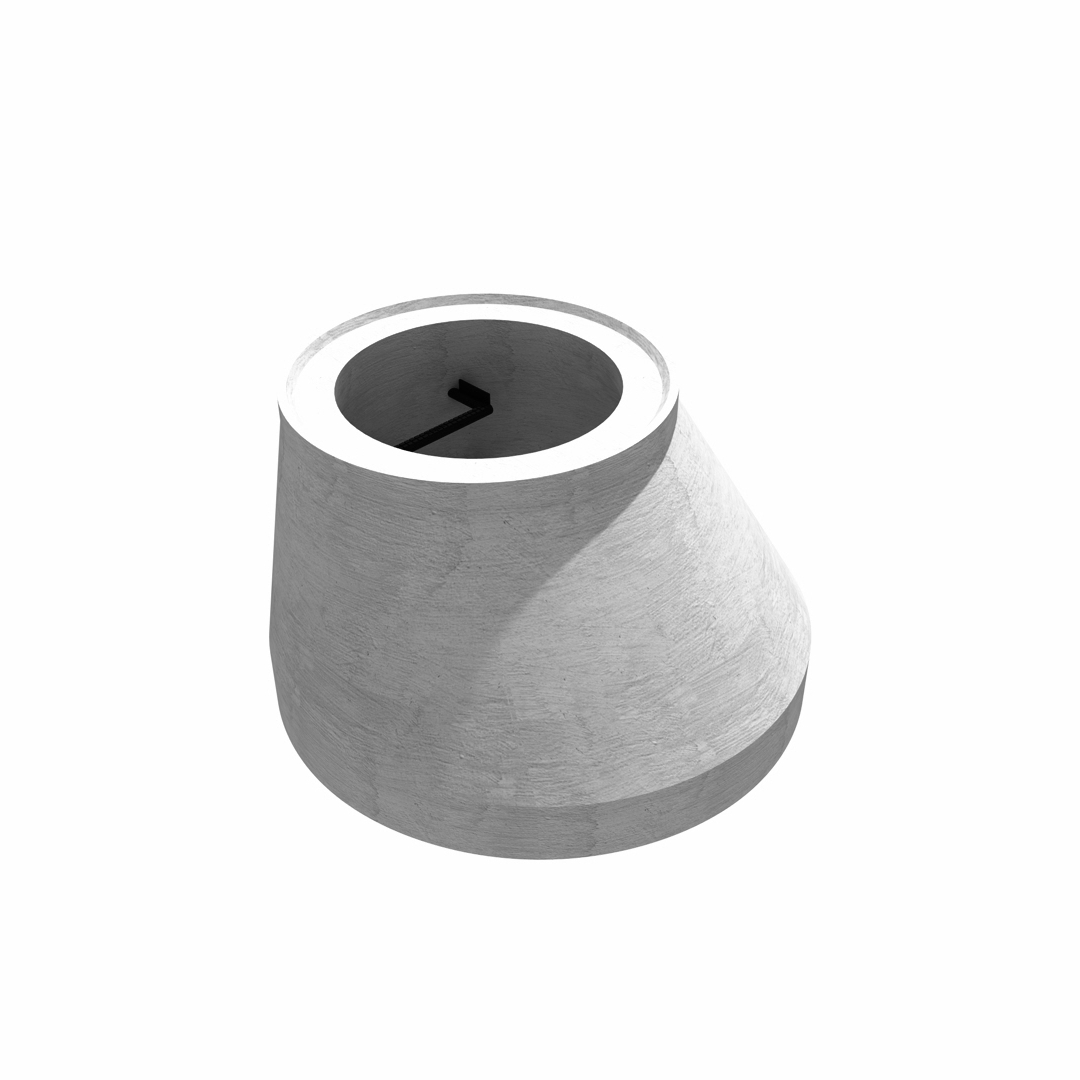

Konus 625 Öffnung exzentrisch 350 500 kg - -
Konus 625 Öffnung exzentrisch 600 750 kg 920 kg 1260 kg
Konus 800 Öffnung exzentrisch - 655 kg - -
Konus 625 Öffnung exzentrisch 850 1000 kg 1280 kg 1260 kg
Artikelbezeichnung Bauhöhe in cm DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD150
Abdeckplatte 625 oder 800 Öffnung 200 550 kg 800 kg 110 kg 2300 kg -
Abdeckplatte 625 oder 800 Öffnung 250 - - - - 3700 kg
Artikelbezeichnung Bauhöhe in cm DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD150
Übergangsplatte auf 1000 300 550 kg 975 kg 1775 kg 3550 kg
Übergangsplatte auf 1200 300 - 825 kg 1625 kg 3500 kg
Übergangsplatte auf 1500 300 - - 1325 kg 3450 kg
Artikelbezeichnung Bauhöhe in cm DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD150

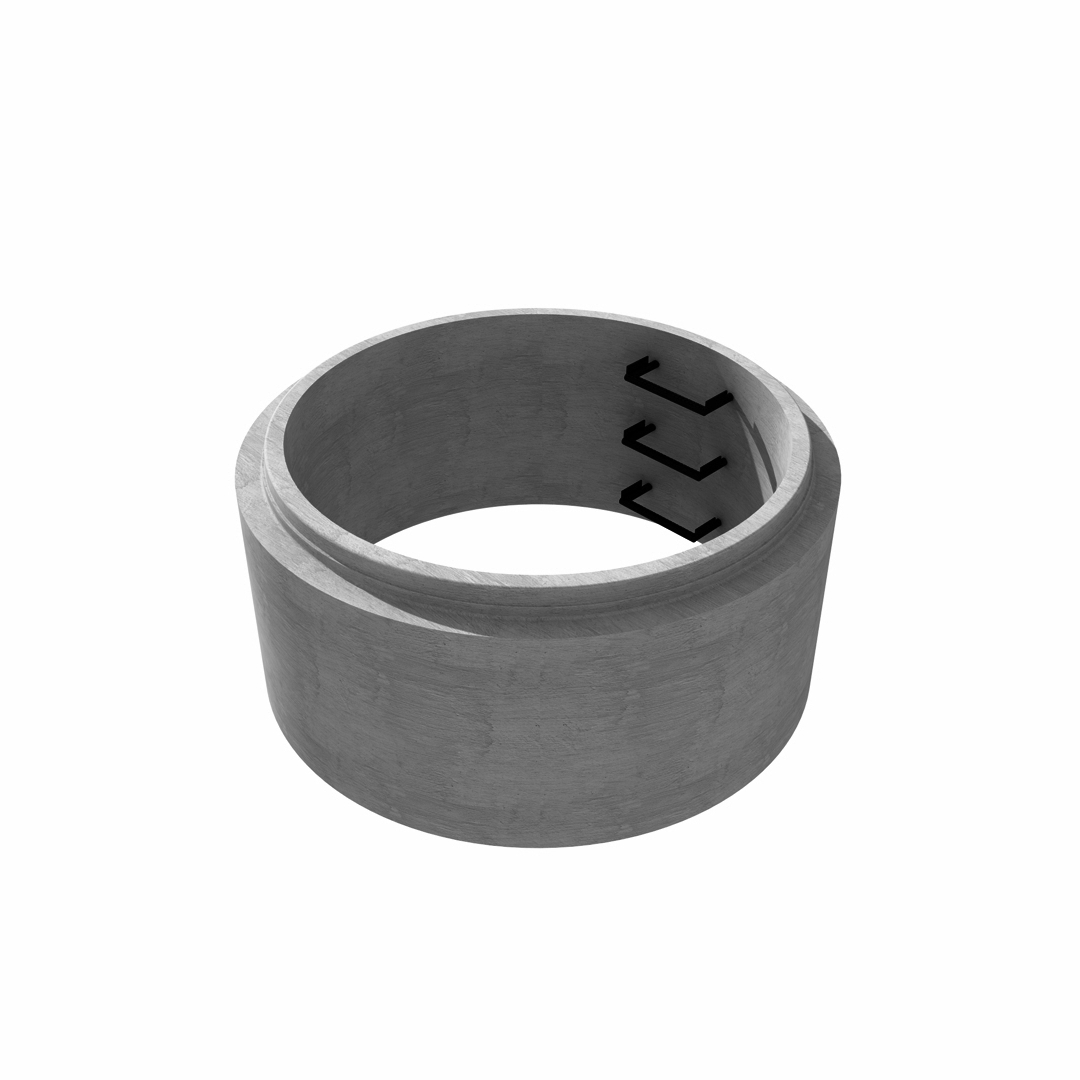

Schachtring 500 500 kg 670 kg 1000 kg 1270 kg -
Schachtring 750 750 kg 1010 kg 1500 kg 1900 kg 2340 kg
Schachtring 1000 1000 kg 1350 kg 2000 kg 2540 kg 3120 kg
Artikelbezeichnung Bauhöhe in cm DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD150
Ring mit Boden 500 750 kg 1000 kg 1500 kg - -
Ring mit Boden 1000 1250 kg 1690 kg 2500 kg 4000 kg 4800 kg
