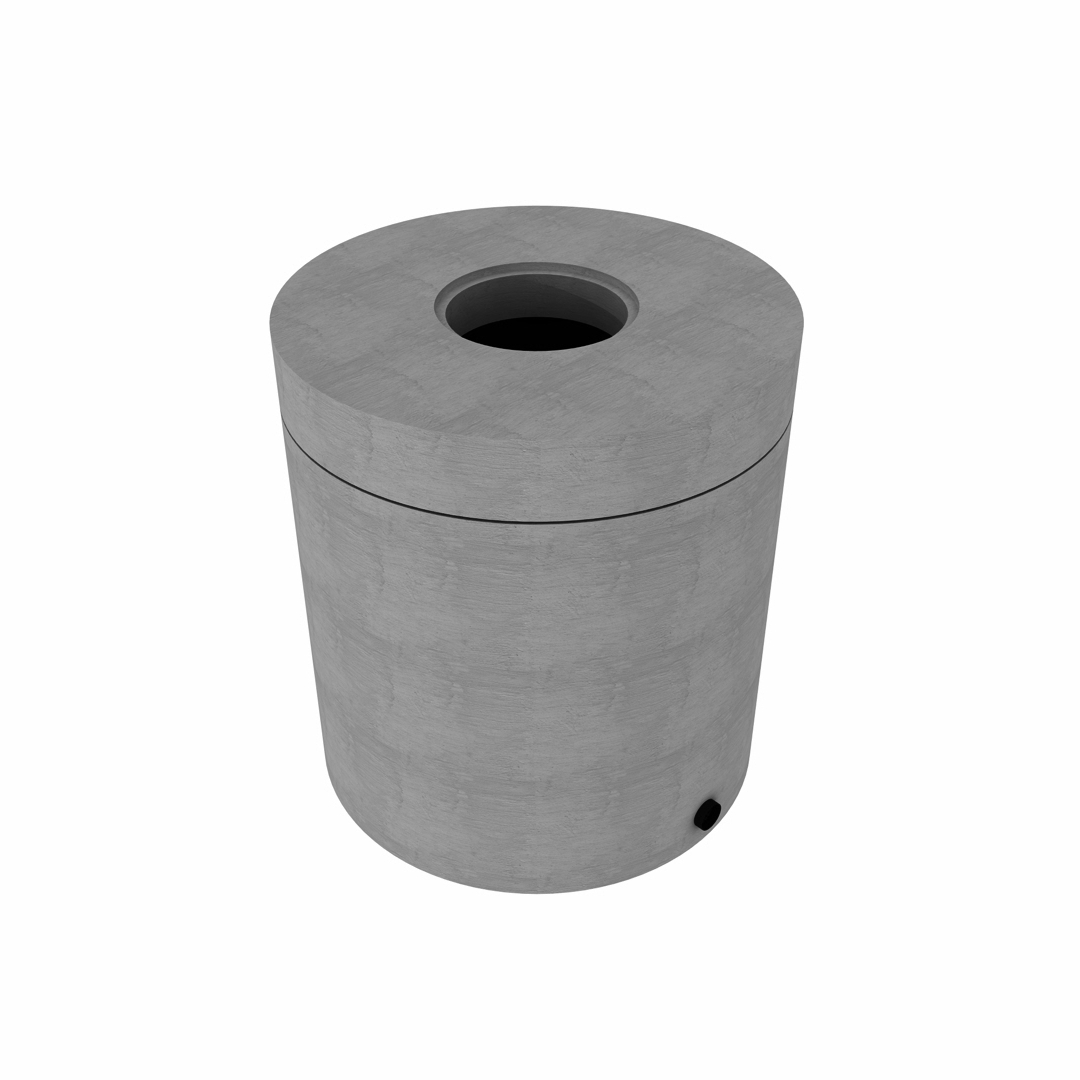

Hydrantenschacht (rund) DN 1500
Muffenverbindung | DIN 4034 T1 | 15 cm Wandstärke
Mit Aussparungen für Rohrdurchführungen
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Maximale Bauhöhe 250 cm
Beton und seine Anwendungsgebiete
Beton und seine Anwendungsgebiete
Rohre im Kanalbau
– seit 1863 mit stetiger Entwicklung next.beton Recyclingrohr - reCO₂ver
– echte Kreislaufwirtschaft
– seit 1863 mit stetiger Entwicklung next.beton Recyclingrohr - reCO₂ver
– echte Kreislaufwirtschaft
Stahlbetonrohre
Röser Stahlbetonrohre
Einbau-Tipps
Glockenmuffenrohre
Stahlbetonrohr, sofortentschalt, nach DIN V 1201/DIN EN 1916 | Form K-GM mit integrierter Dichtung Falzmuffenrohre sofortentschalt mit Keildichtung
Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung Falzmuffenrohre schalungserhärtet mit Keildichtung
Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung Falzmuffenrohre schalungserhärtet mit integrierter Dichtung
in der Schalung erhärtet, Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit integrierter Dichtung Robust®-Rohr
nach DIN V 1201 / DIN EN 1916 Drachenprofilrohre
Stahlbetonrohr nach DIN V 1201/DIN EN 1916; Form K-FM mit Falzmuffe schalungserhärtet mit Keilgleitdichtung Trockenwetterrohre
DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe schalungserhärtet mit Keilgleitdichtung Rechteckrohre
Objektbezogene Fertigung auf Anfrage Formstücke Zubehör
für den fachgerechten Einbau Vortriebsrohre
DIN V 1201/DIN EN 1916 Form VT-VM Absenkschächte
In Verbindung mit Rohrvortrieb und ohne Vortrieb
Stahlbetonrohr, sofortentschalt, nach DIN V 1201/DIN EN 1916 | Form K-GM mit integrierter Dichtung Falzmuffenrohre sofortentschalt mit Keildichtung
Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung Falzmuffenrohre schalungserhärtet mit Keildichtung
Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung Falzmuffenrohre schalungserhärtet mit integrierter Dichtung
in der Schalung erhärtet, Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit integrierter Dichtung Robust®-Rohr
nach DIN V 1201 / DIN EN 1916 Drachenprofilrohre
Stahlbetonrohr nach DIN V 1201/DIN EN 1916; Form K-FM mit Falzmuffe schalungserhärtet mit Keilgleitdichtung Trockenwetterrohre
DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe schalungserhärtet mit Keilgleitdichtung Rechteckrohre
Objektbezogene Fertigung auf Anfrage Formstücke Zubehör
für den fachgerechten Einbau Vortriebsrohre
DIN V 1201/DIN EN 1916 Form VT-VM Absenkschächte
In Verbindung mit Rohrvortrieb und ohne Vortrieb
Schachtsysteme
Schachtbauteile / Allgemeines
Allgemeines zu Schachtunterteilen Mini Drainage Spülschacht
DN600 DIN4034-T2 | Typ Röser Schachtunterteile Röser Monolith
DN 1000 / 1200 / 1500 / 2000 | 15 - 30 cm Wandung Monolith Kompaktschacht
DN 1000 - DN 2500 Energieumwandlungsschacht Trennschachtsyteme
Betonschacht für Schmutz- & Regenwasser
Allgemeines zu Schachtunterteilen Mini Drainage Spülschacht
DN600 DIN4034-T2 | Typ Röser Schachtunterteile Röser Monolith
DN 1000 / 1200 / 1500 / 2000 | 15 - 30 cm Wandung Monolith Kompaktschacht
DN 1000 - DN 2500 Energieumwandlungsschacht Trennschachtsyteme
Betonschacht für Schmutz- & Regenwasser
Schachtaufbauteile
Übersicht Dichtungen Aufbauteile
nach DIN4034-1 Konus-Ausführung
Gerader / Gekröpfter Einstieg ecoRÖSER
Das Schachtsystem mit eingebauter Dichtung und Lastübertragung ecoRÖSER - Schachtbauteile
nach DIN 4034-1 Muffenverbindung
DIN 4034 Teil 1 Falzverbindung
DIN 4034 Teil 2 – nur für Brunnen und Sickeranlagen zulässig Auflageringe, Fußauflageringe, Göbeldeckel
nach DIN4034-1 Konus-Ausführung
Gerader / Gekröpfter Einstieg ecoRÖSER
Das Schachtsystem mit eingebauter Dichtung und Lastübertragung ecoRÖSER - Schachtbauteile
nach DIN 4034-1 Muffenverbindung
DIN 4034 Teil 1 Falzverbindung
DIN 4034 Teil 2 – nur für Brunnen und Sickeranlagen zulässig Auflageringe, Fußauflageringe, Göbeldeckel
Hydrantenschächte
Hydrantenschacht rund (Muffenverbindung)
Muffenverbindung | DIN 4034 T1 | DIN EN 1917 Hydrantenschacht rund (Falzverbindung)
Hydrantenschacht rund Falzverbindung DIN 4034 T2 Hydrantenschacht quadratisch
quadratisch | Falzverbindung 800 / 800 - 2000 / 2000 Hydrantenschacht rechteckig
rechteckig | Falzverbindung 1100 / 1600 - 2000 / 3250
Muffenverbindung | DIN 4034 T1 | DIN EN 1917 Hydrantenschacht rund (Falzverbindung)
Hydrantenschacht rund Falzverbindung DIN 4034 T2 Hydrantenschacht quadratisch
quadratisch | Falzverbindung 800 / 800 - 2000 / 2000 Hydrantenschacht rechteckig
rechteckig | Falzverbindung 1100 / 1600 - 2000 / 3250
Bauwerke & Sonderlösungen
Projektbezogene individuelle Bauwerke
Beispiele
XXL Rundschacht
bis zu DN3200 Löschwasserbehälter
nach DIN 14230 Havarie-, Pumpen- und Saugschacht
bis zu DN3200 Löschwasserbehälter
nach DIN 14230 Havarie-, Pumpen- und Saugschacht
Regenwasserbehandlung und Regenwasserrückhaltung
Regenwasserbewirtschaftung
Einlaufbauwerke
Von Mini bis XXL Trennbauwerke Sedimentationsanlagen
Systeme im Regenwasser- und Mischwasserkanal Regenwasserbehandlunsanlagen
System Shark und Hydro | DWA-A 102 konform Stauraumkanäle Drosselbauwerke
Geregelte Abflüsse im Regen- und Mischwasserkanal
Von Mini bis XXL Trennbauwerke Sedimentationsanlagen
Systeme im Regenwasser- und Mischwasserkanal Regenwasserbehandlunsanlagen
System Shark und Hydro | DWA-A 102 konform Stauraumkanäle Drosselbauwerke
Geregelte Abflüsse im Regen- und Mischwasserkanal
Regenwasserspeicherung und Nutzung
3D Betondrucker
Hydrantenschacht rund (Muffenverbindung)
Muffenverbindung | DIN 4034 T1 | DIN EN 1917
Hydrantenschacht (rund) DN 2000
Muffenverbindung | DIN 4034 T1 | 20 cm Wandstärke
Mit Aussparungen für Rohrdurchführungen
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Ausführung Kellersinkkasten
- 15x15 PVC, Ablauf DN100
- 20 X 20 Gudd mit Rückstau
Hydrantenschacht (rund) DN 1200
| Artikel | Beschreibung | lichtes Maß in mm | Ø Abdeckplatte Ø Öffnung in mm | Gewicht in kg |
|---|---|---|---|---|
| Abdeckplatte | SLW 60 | 200 | 150 / 62,5 & 150 / 70 | 1100 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1000 | 150 | 3500 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1250 | 150 | 3800 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1500 | 150 | 4200 |
Hydrantenschacht (rund) DN 2000
| Artikel | Beschreibung | lichtes Maß in mm | Ø Abdeckplatte Ø Öffnung in mm | Gewicht in kg |
|---|---|---|---|---|
| Abdeckplatte | SLW 60 | 200 | 200 / 62,5 & 200 / 70 | 2300 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1000 | 200 | 6300 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1250 | 200 | 7100 |
| Unterteil | mit Gefälleboden und Kellersinkkasten | 1500 | 200 | 7900 |
* Änderungen und Irrtümer vorbehalten.
