Hydrantenschacht rund (Falzverbindung)
Hydrantenschacht rund Falzverbindung DIN 4034 T2
Andere Bauhöhen im Unterteil auf Anfrage möglich.
Alle Hydrantenunterteile können auf Wunsch mit Rückstauverschluss oder auch ohne Sinkkasten als geschlossenes Bodenteil geliefert werden.
Hinweis
Das Bodenteil verliert durch den Boden ca. 250 mm abzüglich der Bauhöhe.
| Artikel | lichtes Maß in mm | DN1200 WD90 | DN1500 WD90 |
|---|---|---|---|

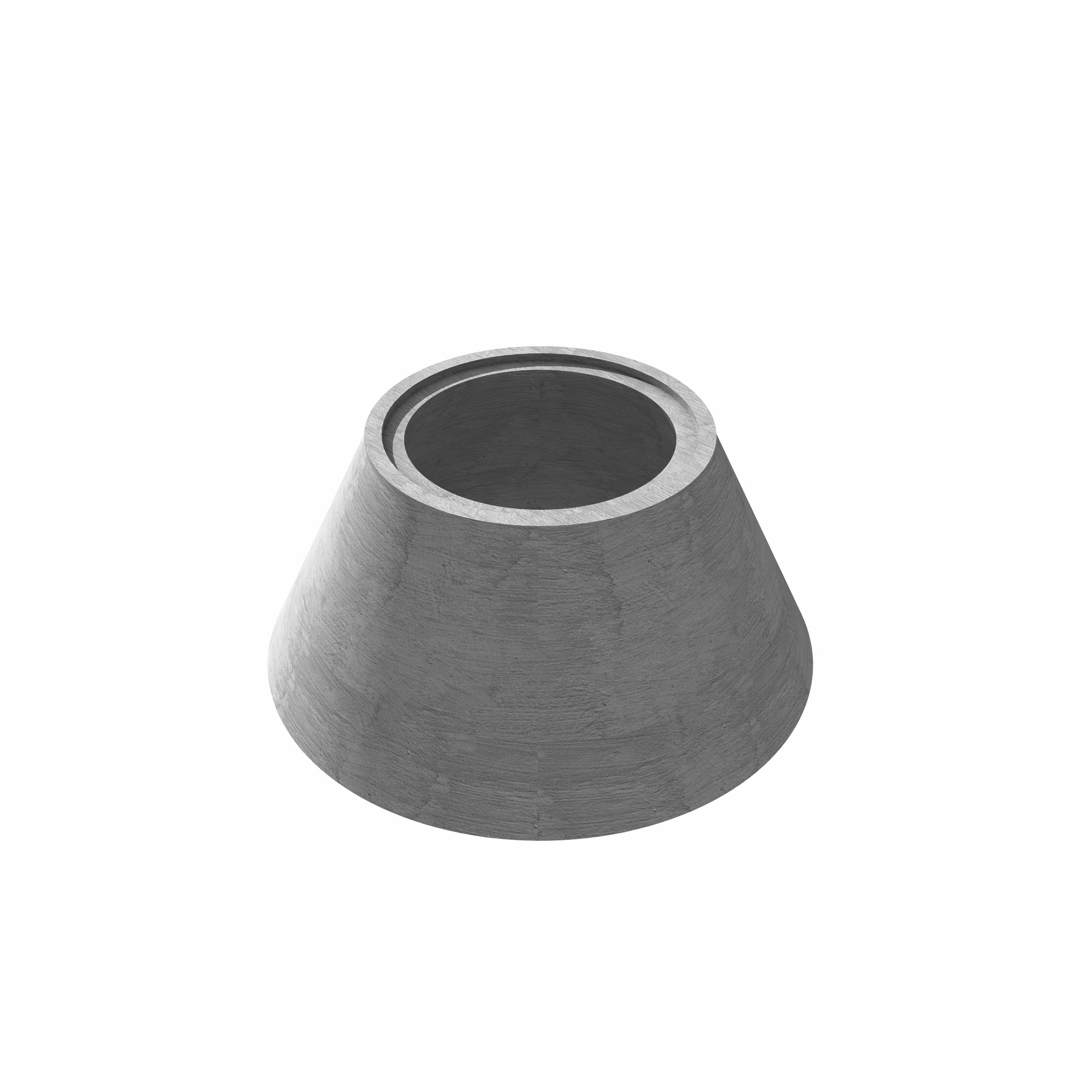

| Konus 625 Öffnung zentrisch | 600 | 500 kg | 800 kg |
| Artikel | lichtes Maß in mm | DN1200 WD90 | DN1500 WD90 | DN2000 WD110 |
|---|---|---|---|---|

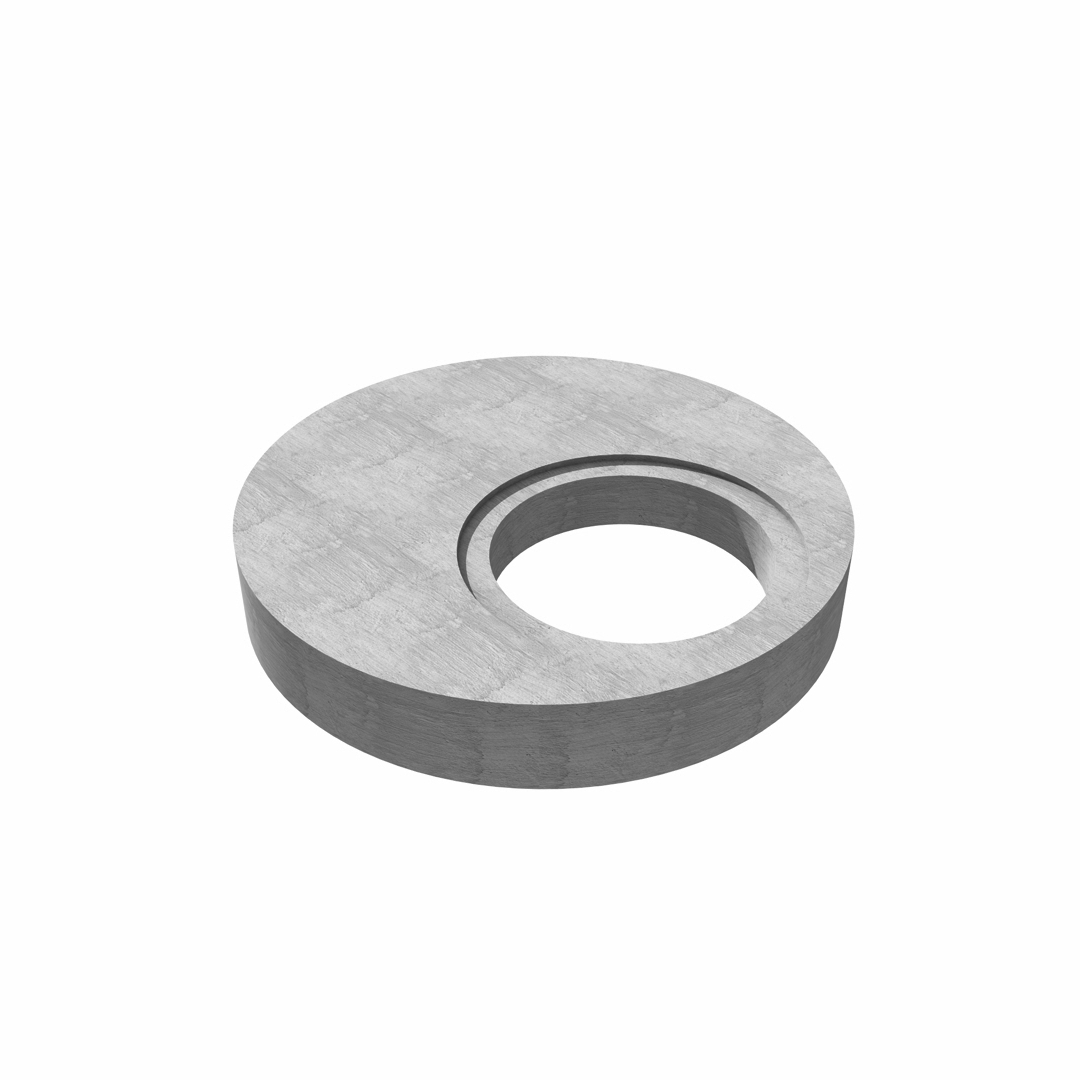

| Abdeckplatte 625 Öffnung | 200 | 750 kg | 950 kg | 1950 kg |
| Artikel | lichtes Maß in mm | DN1200 WD90 | DN1500 WD90 | DN2000 WD110 |
|---|---|---|---|---|

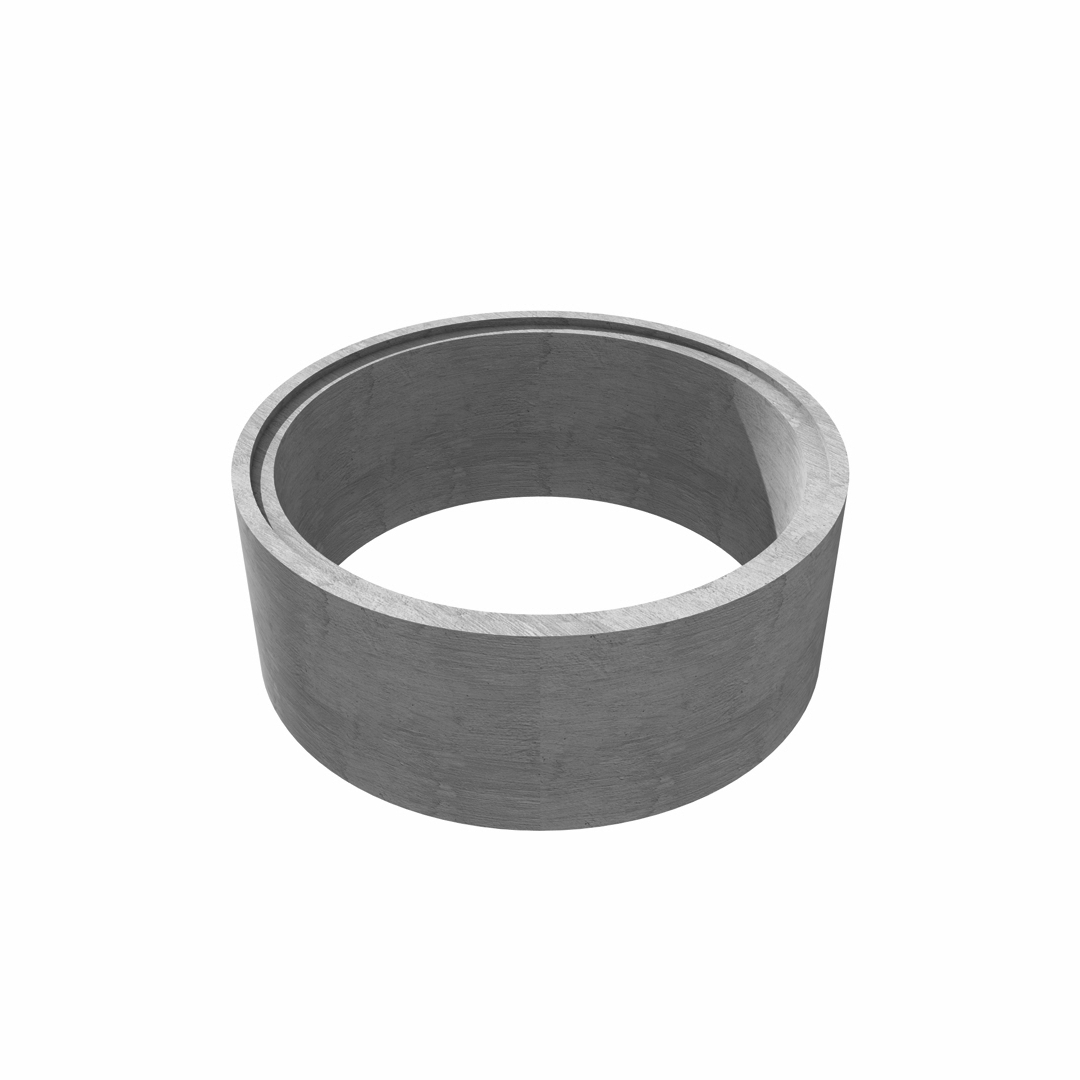

| Schachtring | 250 | 225 kg | - | - |
| Schachtring | 500 | 450 kg | 540 kg | 880 kg |
| Schachtring | 750 | - | 820 kg | 1320 kg |
| Schachtring | 1000 | - | 1080 kg | 1760 kg |
| Artikel | Bemerkungen | lichtes Maß in mm | DN1200 WD90 | DN1500 WD90 | DN2000 WD110 |
|---|---|---|---|---|---|
| Hydrantenunterteil mit Gefälleboden | ohne Kellersinkkasten, wahlweise Aussparung für Sinkkasten | 500 | 950 kg | 1350 kg | 2400 kg |
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 500 | 950 kg | 1350 kg | 2400 kg |
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG mit Rückstauverschluss | 500 | 950 kg | 1350 kg | 2400 kg |
* Änderungen und Irrtümer vorbehalten.
