Schachtbauteile / Allgemeines
Allgemeines zu Schachtunterteilen

Fast jedes Kanalschachtunterteil ist ein Unikat.

Je nach Gelände werden die unterschiedlichen Rohrleitungen im Schachtunterteil nach Winkel und Gefälle zusammengeführt. Hierbei kommt es auf jedes °Grad bzw. Gon und jedes Prozent an.

Unsere Produktionsverfahren

  • Fertigung der Grundkörper in einem Guss, Rinne und Berme nachträglich eingebaut, in DN 1000 - DN 3200
    Schachtunterteile
  • Fertigung der Grundkörper mit Rinne und Berme in einem Guss (Röser-Monolith), in DN 1000 - DN 2500
    Röser Monolith
  • Sonderbauwerke nach technischer Möglichkeit in verschiedenen Produktionsverfahren
    Sonderbauwerke

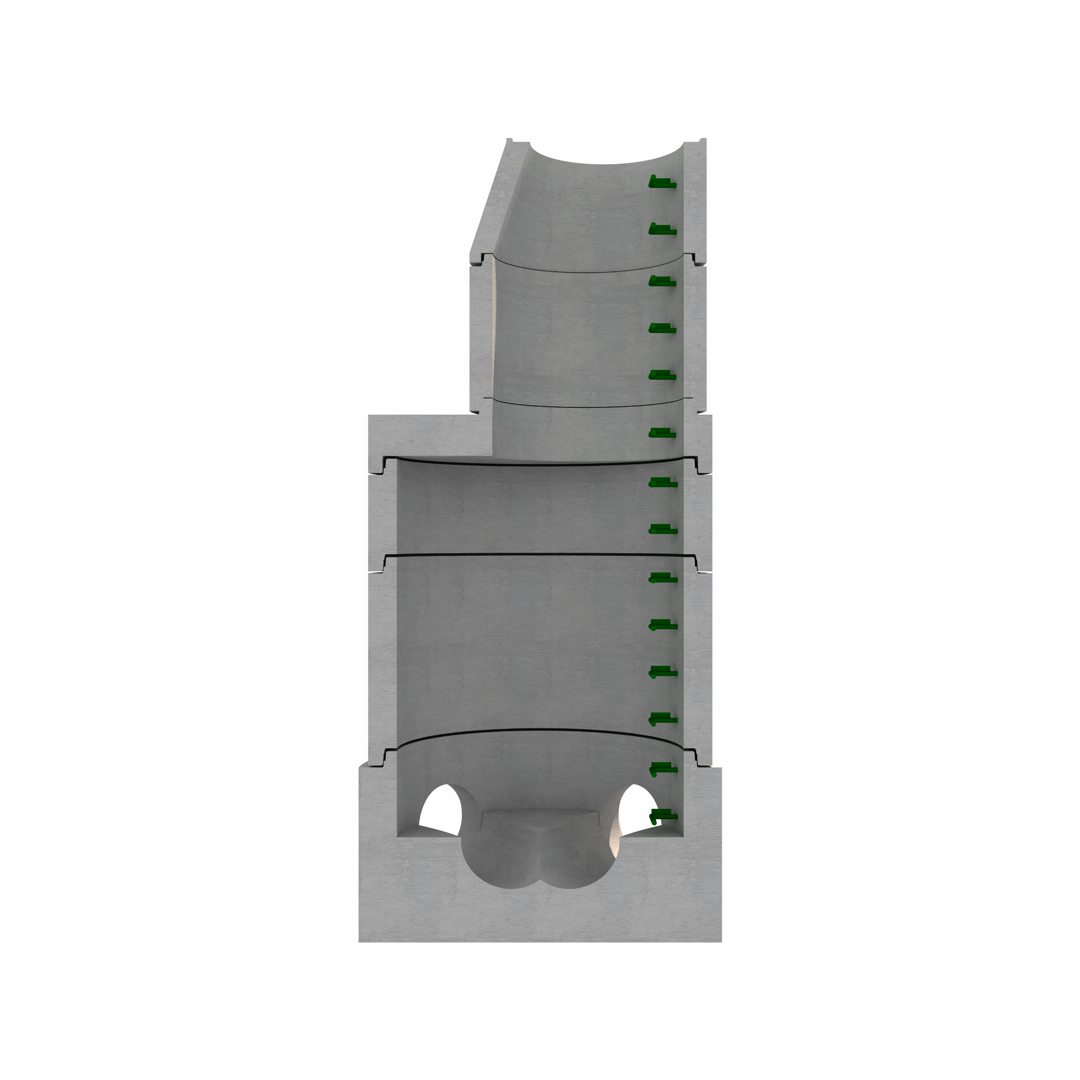

Schachtbauteil im Querschnitt

Allgemeines zu Schachtunterteilen

Standard Schachtgrößen

Durchmesser DN 1000 bis DN 1500 nach Tobnorm
Durchmesser DN 1000 bis DN 3200 mit Muffenverbindung
Viereckschachtunterteile mit Falzverbindung auf Anfrage

Sonderbauwerke

DN 1500 bis DN 3200 mit Falzmuffenverbindung nach DIN V 1201 / DIN EN 1916,
sowie auch in eckiger Ausführung auf Anfrage – bis zu 65 t je Einzelteil möglich.

Mehr dazu finden Sie hier.

Außenhöhen

je nach Anforderungen und Anschlussmuffen:
ab 65 cm bis 300 cm Bauhöhe für Standardschächte

Wanddicken

je nach Anforderung und Anschlussmuffen: mind. 15 cm

Bodenstärken

bei DN 1000, DN 1200 ca. 15 cm, DN 1500 ca. 20 cm, ab DN 2000 ca. 25 cm

Anschlussmuffen

für Leitungen aus Beton und allen marktüblichen Materialien

Dichtungselemente

für Anschlussmuffen: je nach Typ fest einbetoniert oder lose

Anschlusswinkel

in 1° Schritten

Anschlussgefälle

in 2 % Schritten

Gerinne

aus Beton, Steinzeughalbschale, Vollklinker oder einbetonierter GFK-PP-PUSchachtschale. Sonderschächte können auch komplett mit PE-HD Auskleidung versehen werden)

Einbauteile

optional direkt im Werk montiert: z.B: Schieber, Drosseln, Steigkästen

Versetzhilfen

für Kugelkopfabheber werden in der Regel 3 Kugelkopfanker eingebaut und für Vorrichtungen mit Seilschlaufen 3 Wellenanker

Gewichte

aus technischen Gründen können Gewichts- oder Maßabweichungen entstehen

Herstellung

der Schachtunterteile erfolgt in unseren güteüberwachten Werken und werden nach DIN Normen produziert



Allgemeine Zulagen Unterteile und Aufbauteile

Steigelemente

Steigelemente einbetoniert, Steigbügel DIN V-19555 Form B einläufig Stahl
Steigbügel DIN V-19555 Form B einläufig Edelstahl

Bei der Röser-Gruppe immer in V4A – erkennbar durch den grünen Steigbügel.

Sulfatwiderstand

Standard-Sulfatwiderstand bis 600 mg/l
Optional auch mit hohem Sulfatwiderstand bis 3.000 mg/l

Dichtungen Aufbauteile

System Tobnorm mit integrierter Dichtung und Lastausgleich, ungeschmiert
System SDV Seal: lose Dichtung mit integriertem Lastausgleich, vorgeschmiert
Loser Lastausgleich und separate Keilgleitringdichtung (ungeschmiert)


Röser V4A Steigbügel Form B
