Trockenwetterrohre
DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe schalungserhärtet mit Keilgleitdichtung

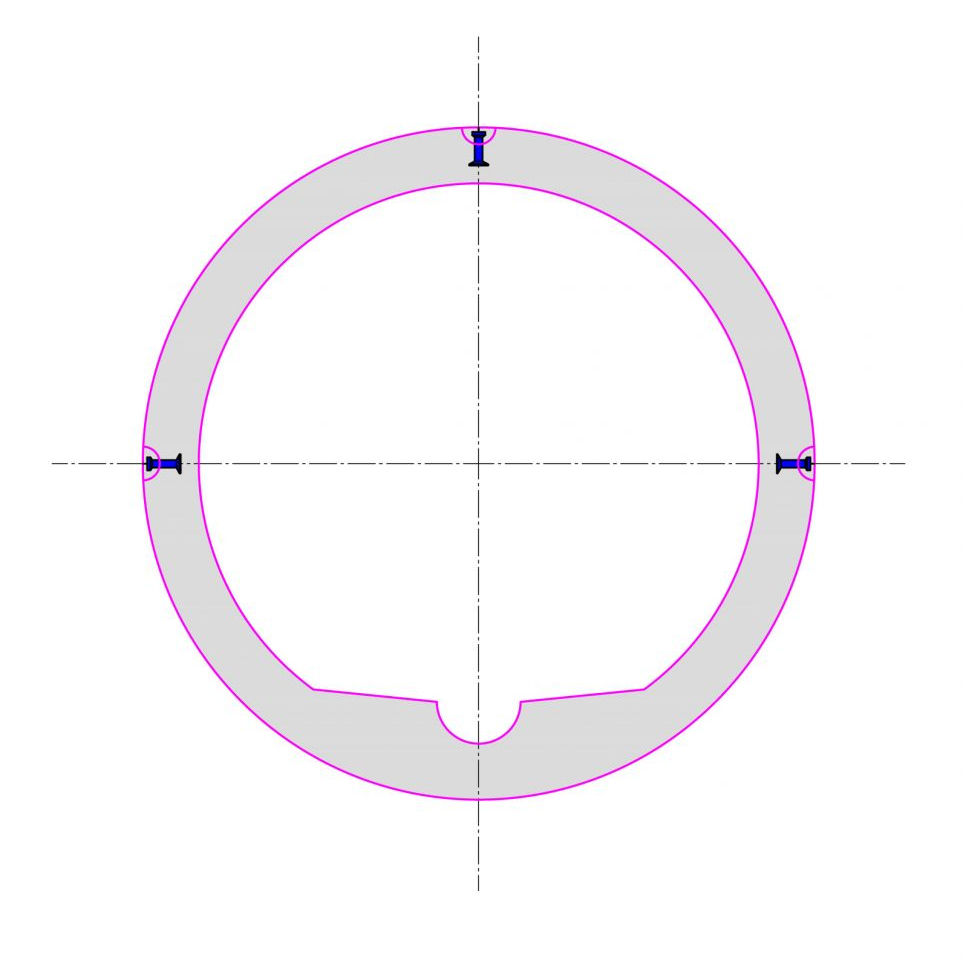

Trockenwetterrohr

FBS Stahlbetonrohre DIN V 1201, Typ 2 / DIN EN 1916

DN 800 - 3200 Form K-FM mit Falzmuffe
schalungserhärtet mit Keildichtung oder auf Anfrage mit integrierter Dichtung inkl. 2 einbetonierten Versetzankern

mit eingebautem Trockenwettergerinne

Expositionsklasse XA2 (XA3 next.beton)
schalungserhärtet C50/60 - C70/80

Belastung 0,50 - 6,00 m Erdüberdeckung bei
LM 1 (SLW60) nach DIN EN 1991-2

Auflager:
2α 120° in Sand/Sand-Kies
A1/B1/G3-Damm

weitere Belastungen und Einbausituationen möglich.

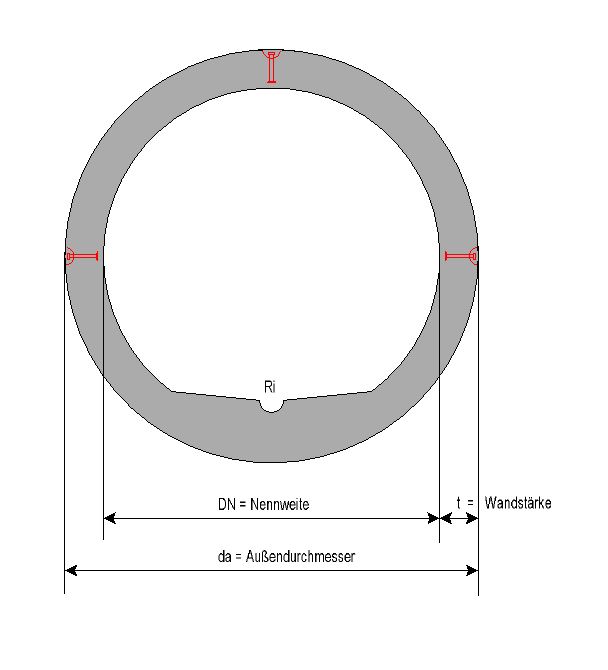

Trockenwetterprofil-Rohr Querschnitt

Vorteile:

  • Gerinne ermöglicht eine Erhöhung
  • der Fließgeschwindigkeit
  • Verringerung von Ablagerungen
  • Rinne und Berme in unterschiedlichen
  • Ausführungen

Einsatz:

  • Mischwasserkanäle mit geringer Abwassermenge
  • Stauraumkanäle
  • Regenüberlaufbauwerke
Kurzbeschreibung mm Nennweite in mm Nennweite Rinne mm Max. Baulänge L m Wandstärke in mm Radius Gerinne Ri mm Nutzquerschnitt A m² Außen-Ø Rohr da mm
800/200 800 200 4 150 100 0,46 1100
900/200 900 200 4 150 100 0,58 1200
1000/200 1000 200 4 150 100 0,72 1300
1200/300 1200 300 4 145 150 1,05 1490
1400/300 1400 300 4 170 150 1,44 1740
1600/400 1600 400 3,5 160 200 1,87 1920
1800/400 1800 400 4 200 200 2,37 2200
2000/600 2000 600 4 200 300 2,96 2400
2200/250 2200 250 3,5 220 125 3,64 2640
2400/600 2400 600 3 240 300 4,01 2880

* Änderungen und Irrtümer vorbehalten.
